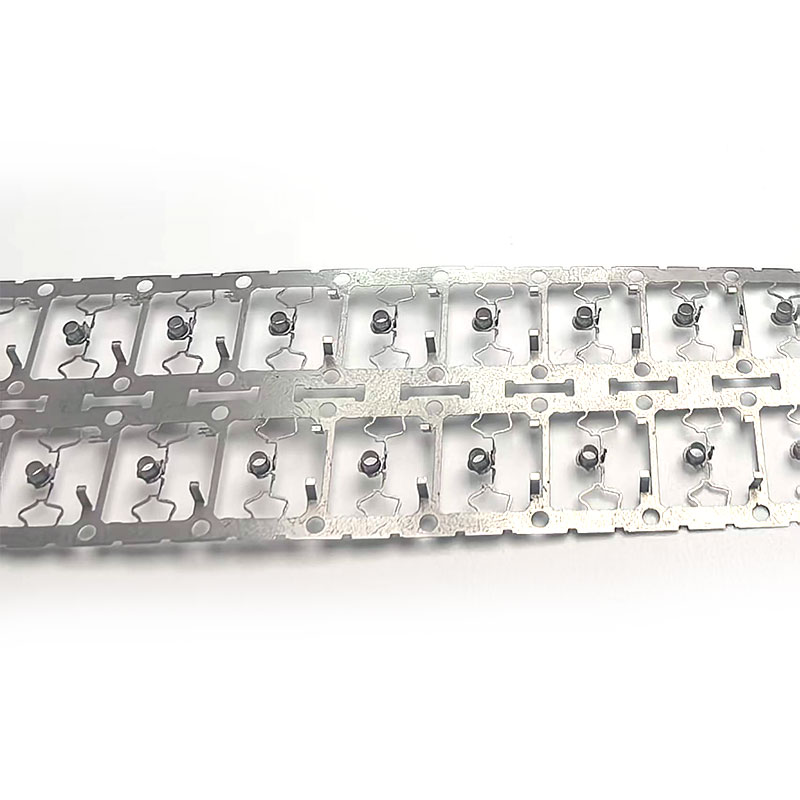

Pièces d'estampage de précision électroniquesont essentiels pour produire des composants compacts, conducteurs et très précis utilisés dans les connecteurs, les capteurs, l’électronique automobile et les appareils de communication.Qirencombine l'emboutissage de précision avec la technologie EDM pour fabriquer des composants métalliques complexes avec des tolérances dimensionnelles allant jusqu'à ± 0,005 mm, prenant en charge à la fois le développement de prototypes et la production en grand volume.
À mesure que les produits électroniques deviennent plus petits, plus fins et plus intégrés, les fabricants ont besoin de composants métalliques capables de conserver des dimensions serrées tout en offrant une conductivité stable, une résistance mécanique et des performances d'assemblage fiables. L'estampage électronique de précision constitue un moyen efficace de former des bornes, des composants de contact, des pièces de blindage, des éléments à ressort et d'autres structures métalliques complexes à l'échelle de la production. En combinant la fabrication de moules EDM, l'estampage de précision, l'inspection intelligente et le contrôle des processus, Qiren fournit des solutions personnalisées pour l'électronique, l'électronique automobile, les équipements médicaux et les applications de communication. Sa capacité de tolérance dimensionnelle de ±0,005 mm, son adaptabilité des matériaux et son contrôle de la qualité de surface rendent l'emboutissage de précision adapté aux applications exigeantes de composants électroniques.
Table des matières
- Pourquoi les pièces d’estampage de précision électronique sont-elles importantes ?
- Quels sont les principaux avantages ?
- Quels matériaux peuvent être utilisés ?
- Comment les pièces d’emboutissage de précision sont-elles fabriquées ?
- Où sont-ils utilisés ?
- Comment les acheteurs doivent-ils sélectionner un fournisseur d’emboutissage de précision ?
- Foire aux questions
- Conclusion
Pourquoi les pièces d’estampage de précision électronique sont-elles importantes ?
Les produits électroniques modernes dépendent de plus en plus de composants métalliques miniatures. Une borne de connecteur, un élément de blindage, un ressort de contact, un composant de batterie ou un support conducteur ne représentent peut-être qu'une fraction de la taille d'un composant mécanique conventionnel, mais ils peuvent influencer directement les performances du produit complet.
C’est pourquoi l’emboutissage de précision ne se résume pas à la simple découpe et au formage de tôles. Le processus de fabrication doit contrôler la précision dimensionnelle, la déformation du matériau, les bavures, la qualité de la surface et la répétabilité. Pour les applications électroniques, même un petit écart dimensionnel peut affecter la pression de contact, la force d'insertion, la conductivité électrique, l'alignement de l'assemblage ou la durée de vie du produit.
Selon les informations sur les produits de Qiren, son opération d'emboutissage combine le traitement des moules EDM avec des technologies d'emboutissage et d'inspection de précision. La société affirme que son processus peut atteindre des tolérances aussi strictes que ±0,005 mm pour des applications appropriées, notamment des pièces de forme complexe, des composants à micro-trous et des matériaux ultra-fins inférieurs à 0,1 mm.
Cette combinaison rend l’emboutissage de précision particulièrement précieux lorsque les fabricants ont besoin de composants reproductibles en grande quantité sans sacrifier la cohérence dimensionnelle.
Quels sont les principaux avantages des pièces d’emboutissage de précision électronique ?
1. Haute précision dimensionnelle
Les composants électroniques de précision nécessitent souvent des dimensions étroitement contrôlées pour s'adapter aux assemblages miniatures. La conception avancée des matrices, l'usinage EDM et les paramètres d'emboutissage contrôlés peuvent réduire les variations dimensionnelles et améliorer la cohérence pièce à pièce.
Pour les bornes de connecteur et autres composants conducteurs, la précision dimensionnelle influence directement les performances d'accouplement. Une géométrie cohérente aide les fabricants à maintenir une force d'insertion, un positionnement des contacts et une compatibilité d'assemblage prévisibles.
2. Capacité de géométrie complexe
Les processus d'emboutissage traditionnels peuvent être confrontés à des limites lorsque les composants contiennent des rainures profondes, des angles vifs, des trous étagés, des sections étroites ou d'autres caractéristiques complexes. L'outillage assisté par EDM peut aider à créer des structures de matrices plus sophistiquées pour ces géométries exigeantes.
- Micro-trous et fentes étroites
- Structures étagées et encastrées
- Zones de contact fines
- Caractéristiques à angle vif
- Composants métalliques ultra fins
- Petits ressorts et structures conductrices
3. Production de masse efficace
Une fois la matrice d’emboutissage développée et validée, le processus peut produire de grandes quantités de pièces cohérentes avec des temps de cycle relativement courts. Cela rend l’emboutissage de précision particulièrement attractif pour les fabricants d’électronique ayant des volumes de production stables.
4. Meilleure qualité de surface
L’état de surface est critique pour les composants électriques et mécaniques. Des bavures, rayures, déformations ou surfaces rugueuses excessives peuvent créer des problèmes d’assemblage ou influencer négativement la conductivité et la résistance à l’usure.
Qiren décrit l'utilisation de la technologie de traitement EDM et de finition miroir sans contact pour des applications exigeantes, avec une rugosité de surface signalée inférieure à Ra0,2 μm dans les conditions de traitement applicables.
Quels matériaux peuvent être utilisés ?
La sélection des matériaux doit être basée sur la conductivité, la résistance, la résistance à la corrosion, la dureté, les caractéristiques du ressort, le comportement au formage, la température de fonctionnement et les exigences de l'application finale.
| Type de matériau | Caractéristiques typiques | Applications potentielles |
|---|---|---|
| Alliages de cuivre | Bonne conductivité électrique et formabilité | Bornes, contacts, composants conducteurs |
| Acier inoxydable | Solidité, résistance à la corrosion, durabilité | Boîtiers électroniques, ressorts, composants structurels |
| Titane | Rapport résistance/poids élevé et résistance à la corrosion | Composants électroniques et médicaux spécialisés |
| Alliages de haute dureté | Résistance à l'usure et stabilité mécanique | Composants de précision exigeants et pièces liées à l'outillage |
Le choix du bon matériau affecte également la durée de vie de la matrice et le coût de production. Les matériaux présentant une dureté ou une ténacité élevée peuvent nécessiter des stratégies d'outillage et d'usinage spécialisées, ce qui rend l'analyse technique importante avant la production de masse.
Comment les pièces d’emboutissage de précision sont-elles fabriquées ?
Un projet d’emboutissage de précision fiable commence normalement bien avant le premier cycle de production. Le dessin des composants, les spécifications des matériaux, les exigences de tolérance, la finition de surface, le volume annuel et l'environnement d'application doivent tous être examinés au cours de la phase d'ingénierie.
Étape 1 : Analyse du produit et du dessin
Les ingénieurs évaluent la géométrie, les tolérances, l'épaisseur du matériau, la direction de formage, les dimensions critiques et les risques potentiels de fabrication. Une analyse de conception précoce peut aider à identifier les caractéristiques susceptibles de créer des déformations, des fissures, des bavures excessives ou une maintenance difficile des outils.
Étape 2 : Conception de matrices de précision
La matrice d’estampage détermine la précision avec laquelle le composant final peut être formé. Pour les pièces électroniques complexes, l'usinage EDM peut être utilisé pour créer des structures fines et des caractéristiques de matrice de haute précision.
Étape 3 : Préparation du matériel
La bande ou la tôle sélectionnée doit répondre à l’épaisseur, aux propriétés mécaniques et à l’état de surface requis. La cohérence des matériaux est particulièrement importante lorsque des tolérances extrêmement strictes sont impliquées.
Étape 4 : Estampage et formage
Pendant la production, le matériau passe par des opérations d’estampage contrôlées pour obtenir des caractéristiques de découpe, de pliage, de poinçonnage, de formage ou progressives. Des paramètres de processus stables aident à maintenir la répétabilité tout au long du lot de production.
Étape 5 : Inspection dimensionnelle et de surface
L'inspection vérifie les dimensions critiques et détecte les défauts potentiels. Qiren déclare utiliser des équipements de mesure tridimensionnels, des équipements d'inspection optique et des tests de dureté dans le cadre de son processus de contrôle qualité. Les rapports sur la qualité des lots peuvent également prendre en charge la traçabilité de la production et l'acceptation par les clients.
Où sont-ils utilisés ?
Les composants électroniques d’estampage de précision sont utilisés dans de nombreux secteurs car ils peuvent combiner de petites dimensions avec une répétabilité et une fiabilité fonctionnelle élevées.
Electronique grand public
Les smartphones, ordinateurs portables, appareils portables et autres produits compacts nécessitent des composants métalliques miniatures qui s'adaptent avec précision aux espaces internes restreints. Les applications peuvent inclure des supports de carte SIM, des composants d'interface de type C, des bornes de contact et des structures métalliques liées aux FPC.
Electronique automobile
L'utilisation croissante de systèmes de contrôle électroniques et de véhicules électriques a accru la demande de composants conducteurs et mécaniques de précision. Les applications potentielles incluent les composants liés à la batterie, les ressorts de relais, les bornes, les composants de capteurs et les systèmes de connexion électrique.
Équipement médical
Les dispositifs médicaux peuvent nécessiter des composants miniatures aux dimensions contrôlées et à la qualité de surface fiable. Les pièces métalliques estampées avec précision peuvent être utilisées dans les composants de micro-instruments, les boîtiers d'appareils et autres assemblages spécialisés où la cohérence dimensionnelle est essentielle.
Équipement de communication
Les appareils de communication et les assemblages électroniques haute densité reposent sur des connecteurs et des composants conducteurs précis. L'emboutissage de précision peut prendre en charge la production de structures de contact compactes qui nécessitent une géométrie cohérente lors d'assemblages répétés.
Comment les acheteurs doivent-ils sélectionner un fournisseur d’emboutissage de précision ?
Choisir le bon fournisseur ne consiste pas simplement à comparer les prix unitaires. Pour les composants électroniques de précision, la capacité des outils, les systèmes d’inspection, l’expérience en matière de matériaux, le support technique et l’évolutivité de la production peuvent avoir un impact plus important sur le coût total du projet.
Avant de passer une commande, les acheteurs doivent évaluer les points suivants :
- Capacité dimensionnelle :Confirmez si le fournisseur peut systématiquement respecter les tolérances requises.
- Expertise outillage :Examinez les capacités de conception de matrices, d'EDM, de maintenance et d'optimisation du fournisseur.
- Expérience matérielle :Assurez-vous que le fabricant comprend l'alliage de cuivre, l'acier inoxydable, le titane ou tout autre matériau sélectionné.
- Capacité d’inspection :Vérifiez si les dimensions critiques peuvent être mesurées à l'aide d'une MMT, d'un équipement optique ou d'un autre équipement d'inspection approprié.
- Évolutivité de la production :Assurez-vous que le fournisseur peut passer d’un prototype ou de lots d’essai à une production de masse stable.
- Documentation qualité :Demandez des rapports d’inspection et des critères d’acceptation clairement définis.
- Communication technique :Une équipe technique réactive peut réduire les révisions inutiles des outils et les retards de production.
Qiren déclare que ses opérations d'emboutissage prennent en charge à la fois la production d'essais en petits lots et la fabrication à plus grande échelle. Ses informations de production mettent également en évidence une installation de 3 000 mètres carrés, plus de 50 employés et une équipe de R&D représentant environ 15 % de son effectif. La société déclare exporter vers plus de 20 pays et régions.
Foire aux questions
Que sont les pièces d’estampage de précision électronique ?
Les pièces d'estampage électroniques de précision sont des composants métalliques formés avec précision, fabriqués grâce à des processus d'estampage de précision pour les applications électroniques et électromécaniques. Ils peuvent inclure des bornes, des contacts, des ressorts, des composants de blindage, des supports conducteurs et d'autres pièces miniatures.
Quelle tolérance l’estampage de précision peut-il atteindre ?
La tolérance réalisable dépend du matériau, de la géométrie, de l'épaisseur, de la conception de l'outillage et des conditions de production. Qiren rapporte des tolérances dimensionnelles jusqu'à ±0,005 mm pour les applications d'emboutissage de précision appropriées. Les tolérances réelles doivent être confirmées par rapport au dessin de la pièce spécifique.
Les composants électroniques complexes peuvent-ils être personnalisés ?
Oui. Un estampage de précision personnalisé peut être développé autour des dessins du client, des modèles 3D, des spécifications des matériaux, des dimensions, des tolérances, des exigences de surface et des volumes de production. La fabrication de matrices assistée par EDM est particulièrement utile pour les structures complexes difficiles à produire avec un outillage conventionnel.
Quelles industries utilisent des composants d’estampage électronique de précision ?
Les principaux domaines d'application comprennent l'électronique grand public, l'électronique automobile, les équipements médicaux, les équipements de communication, les produits pour la maison intelligente et d'autres assemblages électroniques de précision.
Comment puis-je demander un devis ?
Fournir un dessin 2D ou un fichier CAO 3D, des informations sur les matériaux, la quantité annuelle, les tolérances critiques, les exigences de finition de surface et le calendrier de livraison prévu peut aider un fabricant à évaluer le projet et à préparer un devis plus précis.
Conclusion
À mesure que les appareils électroniques deviennent de plus en plus petits et sophistiqués, la précision de la fabrication devient de plus en plus importante. L'estampage électronique de précision offre une combinaison pratique de cohérence dimensionnelle, de capacité de formage complexe, de flexibilité des matériaux, de qualité de surface et de production évolutive. Grâce à l'outillage assisté par EDM, à l'emboutissage contrôlé et à l'inspection systématique, les fabricants peuvent produire des composants métalliques miniatures qui répondent aux exigences exigeantes d'assemblage électronique.
Qiren combine des capacités d'ingénierie de moules de précision, de traitement EDM, d'estampage et d'inspection pour prendre en charge des projets de composants électroniques personnalisés, du développement d'outillage à la production. Si vous recherchez des composants métalliques de haute précision pour des connecteurs, des composants électroniques automobiles, des dispositifs médicaux, des équipements de communication ou d'autres assemblages de précision,Contactez-nouspour discuter de vos dessins, matériaux, tolérances, volume de production et exigences d’estampage personnalisées.
