Pour les fabricants recherchant une production de connecteurs fiable et en grand volume, une précisionMoule d'estampage de connecteurpeut influencer directement la précision dimensionnelle, la stabilité de la production, la durée de vie de l'outil et le coût global de fabrication.Qirense spécialise dans le développement de moules de précision et les solutions d'emboutissage des métaux, utilisant l'usinage CNC, la technologie d'emboutissage à grande vitesse, des processus de production automatisés et une gestion stricte de la qualité pour prendre en charge les applications exigeantes de l'automobile, de l'électronique, de l'électroménager et du médical.
Un moule d'estampage de connecteur est un système de matrice spécialisé conçu pour produire des composants de connecteur avec une géométrie cohérente, des tolérances serrées et des performances reproductibles. Contrairement aux outils d'emboutissage à usage général, les moules de connecteurs doivent prendre en compte des caractéristiques extrêmement petites, le comportement des matériaux, des exigences de formage progressives et des volumes de production élevés. Qiren développe des moules d'estampage progressifs et composés personnalisés avec une précision d'usinage allant jusqu'à ± 0,01 mm et une durée de vie du moule dépassant 5 millions de cycles. En combinant ingénierie de précision, traitement contrôlé, inspection et gestion de fabrication traçable, un moule de connecteur correctement conçu peut aider les fabricants à réduire les rebuts, à améliorer la cohérence de la production, à raccourcir les temps de cycle et à contrôler les coûts d'outillage à long terme.
Table des matières
- Qu'est-ce qu'un moule d'estampage de connecteur ?
- Pourquoi la précision est-elle importante dans l’estampage des connecteurs ?
- Quelles sont les principales caractéristiques d’un moule d’estampage de connecteur de haute qualité ?
- Comment est fabriqué un moule d’estampage de connecteur ?
- Quels types de moules d’estampage sont utilisés pour les connecteurs ?
- Comment les fabricants doivent-ils sélectionner un moule d’estampage de connecteur ?
- Pourquoi choisir Qiren pour les solutions de moules d'emboutissage de connecteurs ?
- Quelles industries utilisent des moules d’estampage de connecteurs ?
- Foire aux questions
- Conclusion

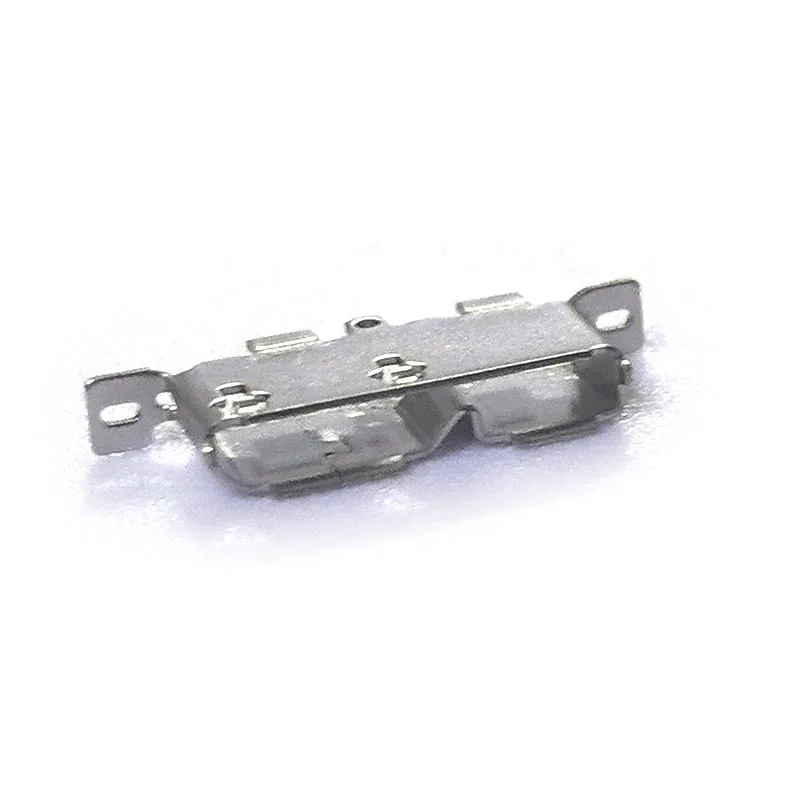

Qu'est-ce qu'un moule d'estampage de connecteur ?
Un moule d'estampage de connecteur est un système d'outillage de précision utilisé pour transformer des bandes métalliques, des feuilles ou d'autres matériaux appropriés en composants de connecteur grâce à des opérations d'estampage contrôlées. Le processus applique une force mécanique pour couper, plier, former, étirer ou autrement façonner le matériau selon une conception de matrice prédéfinie.
Les composants des connecteurs contiennent souvent de petites zones de contact, des fentes étroites, des languettes, des coudes, des trous et d'autres géométries complexes. Par conséquent, le moule doit maintenir un alignement très précis entre les poinçons, les matrices, les composants de guidage et autres éléments fonctionnels.
Pour la production en grand volume, l'emboutissage progressif est particulièrement utile car plusieurs opérations peuvent être intégrées dans un seul système d'outillage. Une bande métallique se déplace à travers plusieurs stations, chaque station effectuant une opération spécifique avant que le composant de connecteur fini ne sorte de la matrice.
- Consistance dimensionnelle élevée pour une production répétée
- Traitement efficace de grandes quantités de pièces de connecteurs
- Manipulation manuelle réduite entre les opérations individuelles
- Utilisation améliorée des matériaux lorsque la disposition est optimisée
- Compatibilité avec les équipements d'estampage automatisés à grande vitesse
Pourquoi la précision est-elle importante dans l’estampage des connecteurs ?
La précision est l’un des facteurs de performance les plus importants lors de la sélection des outils de connecteur. Les connecteurs ont souvent des exigences dimensionnelles strictes, car même un petit écart peut affecter la force d'insertion, le contact électrique, la rétention mécanique, l'alignement de l'assemblage ou la compatibilité avec les composants correspondants.
Un moule de haute qualité nécessite donc plus qu’un usinage initial précis. La précision doit être maintenue tout au long du processus de fabrication complet, y compris la conception, l'usinage, le traitement thermique, l'assemblage, l'emboutissage d'essai, l'inspection et la maintenance de la production.
| Facteur de performance | Importance dans la production de connecteurs | Avantage potentiel en matière de fabrication |
|---|---|---|
| Précision dimensionnelle | Maintient la géométrie critique du connecteur | Améliore l'interchangeabilité des composants |
| Alignement des outils | Contrôle le positionnement du poinçon et de la matrice | Réduit l’usure inégale et les défauts d’emboutissage |
| Qualité des surfaces | Permet une coupe et un formage propres | Aide à minimiser les bavures et les dommages matériels |
| Durée de vie de l'outil | Détermine la stabilité de la production à long terme | Réduit les coûts de remplacement et de temps d’arrêt |
| Cohérence du processus | Maintient les pièces répétées dans les spécifications | Améliore le contrôle qualité et le rendement de production |
Qiren déclare que sa capacité de fabrication de moules de précision peut atteindre une précision de traitement allant jusqu'à ± 0,01 mm pour des applications appropriées. Toutefois, la tolérance réellement réalisable doit toujours être confirmée en fonction du matériau, de la géométrie des composants, de la structure du moule, de l'équipement d'emboutissage et des spécifications du client.
Quelles sont les principales caractéristiques d’un moule d’estampage de connecteur de haute qualité ?
Toutes les matrices d’estampage ne conviennent pas à la fabrication de connecteurs de précision. L'outillage doit être conçu en fonction du matériau, de la géométrie, du volume de production, des exigences de tolérance et du processus d'assemblage en aval du connecteur.
Conception de matrices de précision
La structure de la matrice doit définir avec précision chaque opération de découpe et de formage. Une planification minutieuse des stations est particulièrement importante pour les moules progressifs, car les erreurs introduites dès une première station peuvent affecter chaque opération ultérieure.
Usinage de haute qualité
L'usinage CNC et d'autres technologies de fabrication de précision peuvent produire des composants de moules complexes avec des dimensions et une qualité de surface contrôlées. Un usinage approprié permet également un assemblage précis des poinçons, des inserts, des composants de guidage et des sections de matrice.
Construction d'outils durables
La production de connecteurs peut impliquer des millions de cycles d’emboutissage. Une sélection appropriée de matériaux, un traitement thermique, un traitement de surface et des composants résistants à l'usure peuvent contribuer à prolonger la durée de vie de l'outillage.
Performances de production stables
Un bon moule ne doit pas seulement produire le premier lot avec précision. Il doit maintenir des performances constantes pendant une production prolongée. La surveillance des outils, la maintenance préventive et l’inspection régulière sont donc essentielles.
Gestion de la qualité traçable
La traçabilité de la fabrication facilite l'identification des écarts de processus et le maintien d'une qualité constante. Qiren rapporte l'utilisation d'un système d'exécution de fabrication (MES) pour surveiller les informations de production et prendre en charge la traçabilité des processus.
Comment est fabriqué un moule d’estampage de connecteur ?
La fabrication professionnelle de moules est un processus d'ingénierie en plusieurs étapes plutôt que de simplement couper l'acier dans la forme requise. Un flux de travail typique peut inclure les étapes suivantes :
- Analyse des besoins :Examinez le dessin du connecteur, le matériau, les tolérances, le volume de production, la presse à emboutir et les exigences de l'application.
- Sélection des matériaux :Sélectionnez les matériaux de moule appropriés et déterminez le traitement approprié en fonction des charges et de l'usure attendues.
- Conception de la structure de la matrice :Développer l'architecture d'outillage progressif, composé ou autre en fonction de la géométrie de la pièce.
- Usinage de précision :Fabriquez des plaques de moule, des inserts, des poinçons, des matrices, des guides et d'autres composants en utilisant des processus d'usinage appropriés.
- Traitement thermique :Appliquer un traitement thermique approprié si nécessaire pour améliorer la dureté, la résistance et la résistance à l'usure.
- Assemblage et débogage :Assemblez l'outillage et vérifiez l'alignement, le mouvement, les dégagements et les performances fonctionnelles.
- Estampage d'essai :Produisez des échantillons de pièces pour évaluer les dimensions, la qualité du formage, les bavures, l'alimentation en matériau et la stabilité de la production.
- Contrôle et validation :Mesurez les fonctionnalités critiques par rapport aux exigences techniques convenues.
- Aide à la fabrication :Établir des procédures de maintenance et d’inspection appropriées pour une exploitation à long terme.
Ce flux de travail structuré permet de transformer un dessin de connecteur en une solution de fabrication reproductible plutôt que de s'appuyer uniquement sur des ajustements par essais et erreurs.
Quels types de moules d’estampage sont utilisés pour les connecteurs ?
La configuration optimale de l'outillage dépend de la conception du connecteur et des objectifs de fabrication. Les solutions courantes incluent :
- Moules d'emboutissage progressif :Intégrez plusieurs opérations dans des stations séquentielles et conviennent à la production à haut volume.
- Moules composés :Effectuez plusieurs opérations de découpe au cours d’un seul coup de presse lorsque la structure de la pièce le permet.
- Moules de poinçonnage et de cisaillement :Conçu pour des opérations précises de séparation des matériaux et de réalisation de trous.
- Moules de formage :Utilisé lorsque les bornes ou les composants du connecteur nécessitent un pliage ou un formage contrôlé.
- Moules à dessin :Appliqué aux composants appropriés nécessitant une déformation contrôlée du matériau dans des géométries plus profondes.
Qiren indique que ses capacités indépendantes de R&D en matière de moules couvrent les matrices progressives, les matrices composées, les matrices d'étirement, les matrices de poinçonnage et de cisaillement, les matrices de compression et d'autres solutions d'outillage de précision.
Comment les fabricants doivent-ils sélectionner un moule d’estampage de connecteur ?
Choisir un outillage en fonction uniquement du prix d'achat initial peut entraîner des coûts plus élevés sur l'ensemble du cycle de vie de la production. Les fabricants doivent évaluer l’ensemble des exigences de fabrication.
| Critère de sélection | Questions à considérer |
|---|---|
| Géométrie du connecteur | Y a-t-il des micro-caractéristiques, des fentes étroites, des courbures ou des profils complexes ? |
| Matériel | Quels alliages métalliques, épaisseur, dureté et état de surface seront estampés ? |
| Volume de production | L'application est-elle un prototype, un volume moyen ou des millions de pièces par an ? |
| Tolérance requise | Quelles dimensions sont critiques pour les performances du connecteur ? |
| Équipement d'estampage | Le moule correspond-il au tonnage, à la course, à la vitesse et au système d'alimentation de la presse ? |
| Durée de vie de l'outil | Quelle durée de vie est requise avant un entretien ou une rénovation majeure ? |
| Capacité du fournisseur | Le fabricant peut-il fournir une conception, un usinage, des tests, une inspection et un service après-vente ? |
Les fabricants doivent également demander des informations claires sur la capacité de tolérance, les procédures d'essai, les exigences de maintenance, les composants de rechange, les calendriers de livraison et la documentation qualité avant de passer une commande d'outillage.
Pourquoi choisir Qiren pour les solutions de moules d'emboutissage de connecteurs ?
Qiren se concentre sur la R&D et la fabrication de moules de précision pour les clients industriels exigeant des performances d'outillage fiables. Ses solutions de moules de connecteurs combinent usinage de précision, technologie d'emboutissage à grande vitesse, capacités de production automatisées et gestion structurée de la qualité.
Plusieurs fonctionnalités sont particulièrement pertinentes pour les fabricants de connecteurs :
- Fabrication de précision :Des processus de production appropriés peuvent atteindre une précision dimensionnelle élevée pour des exigences d'outillage exigeantes.
- Développement de moules personnalisés :L'outillage peut être conçu autour de conceptions de connecteurs, de matériaux, de volumes de production et d'équipements spécifiques.
- Longue durée de vie :Qiren rapporte une durée de vie des moules de plus de 5 millions de cycles pour les solutions d'outillage applicables.
- Gestion de la qualité :La société déclare se conformer aux normes de gestion de la qualité ISO 9001 et IATF 16949.
- Traçabilité basée sur MES :Les données de production peuvent être surveillées pour assurer la cohérence et la traçabilité des processus.
- Fabrication intégrée :La conception, l'usinage, l'assemblage, le débogage, les tests et le support de production peuvent être coordonnés par un seul fournisseur.
Pour les acheteurs évaluant unFournisseur de moules d'estampage de connecteur, ces facteurs peuvent être plus significatifs que le seul prix, car les performances des outils affectent directement le rendement de production, la fréquence de maintenance et les coûts d'exploitation à long terme.
Quelles industries utilisent des moules d’estampage de connecteurs ?
Les composants de connecteurs de précision sont utilisés dans de nombreuses industries où les connexions électriques, électroniques, mécaniques ou de signaux doivent être fabriquées de manière cohérente.
- Automobile:Systèmes de câblage de véhicules, modules électriques, capteurs et systèmes de contrôle électronique.
- Electronique grand public :Connecteurs compacts utilisés dans les appareils et assemblages électroniques.
- Appareils électroménagers :Composants de connexion électrique pour appareils et systèmes de contrôle.
- Matériel médical :Composants de précision utilisés dans les équipements électroniques et électromécaniques spécialisés.
- Electronique industrielle :Connecteurs pour systèmes de contrôle, équipements d'automatisation et ensembles électriques.
À mesure que les systèmes électroniques deviennent plus compacts et que les volumes de production augmentent, l’importance d’une précision d’estampage reproductible et d’un outillage fiable continue de croître.
Foire aux questions
À quoi sert un moule d’estampage de connecteur ?
Un moule d'estampage de connecteur est utilisé pour fabriquer des composants de connecteur à partir de matériaux métalliques appropriés par le biais d'opérations contrôlées de découpe, de poinçonnage, de pliage, de formage ou d'estampage associées. Il est particulièrement utile pour produire de grandes quantités de composants de précision constants.
Combien de temps un moule d'estampage de connecteur peut-il durer ?
La durée de vie de l'outil dépend de la construction du moule, de la sélection des matériaux, de la vitesse d'emboutissage, de la géométrie des composants, de la maintenance et des conditions de production. Qiren rapporte une durée de vie supérieure à 5 millions de cycles pour les solutions de moules de connecteurs applicables.
Quelle précision un moule d’emboutissage de connecteur peut-il atteindre ?
La précision dépend de la conception de la pièce, du matériau, de la structure de l'outillage, du processus d'usinage et de l'équipement d'emboutissage. Qiren déclare que son traitement de moule de précision approprié peut atteindre environ ±0,01 mm, tandis que les tolérances finales doivent être confirmées pour chaque projet spécifique.
Dois-je choisir un moule d’estampage progressif ou composé ?
Aucune des deux options n’est universellement meilleure. L'outillage progressif est souvent avantageux pour la production de connecteurs multi-opérations en grand volume, tandis que l'outillage composé peut être efficace lorsque plusieurs opérations peuvent être réalisées au cours d'un seul coup de presse. Le choix approprié doit être basé sur la géométrie de la pièce, le volume de production, le matériau, les capacités de la presse et le coût cible.
Comment puis-je réduire les coûts de maintenance des outils d’emboutissage de connecteurs ?
Une inspection régulière, une lubrification correcte, une alimentation appropriée en matériaux, un remplacement rapide des composants d'usure et une maintenance préventive peuvent contribuer à réduire les temps d'arrêt imprévus. Un moule bien conçu avec des matériaux appropriés et des procédures de maintenance claires peut également réduire les coûts du cycle de vie.
Conclusion
Une précisionMoule d'estampage de connecteurIl s'agit d'un investissement essentiel pour les fabricants qui ont besoin de dimensions de connecteurs constantes, d'une efficacité de production élevée et de performances d'outillage fiables à long terme. De la conception de matrices de précision et de l'usinage CNC à l'estampage d'essai, à l'inspection, à la traçabilité et à la maintenance, chaque étape peut influencer les résultats de production finaux. Avec ses capacités d'ingénierie de moules de précision, ses solutions d'outillage personnalisées, sa précision de traitement de ±0,01 mm, sa durée de vie de moule de plus de 5 millions de cycles pour les conceptions applicables et ses systèmes de gestion de la qualité ISO 9001 et IATF 16949, Qiren fournit une base solide pour les projets exigeants de fabrication de connecteurs. Si vous planifiez un nouveau projet de connecteur ou si vous cherchez à améliorer votre processus d'estampage existant,Contactez-nouspour discuter de vos dessins de pièces, des exigences en matière de matériaux, du volume de production, des objectifs de tolérance et de la solution de moule personnalisée.
