Dans les industries modernes de la métallurgie et de l'automobile,moules d'estampage à grande vitessesont devenus l’épine dorsale de la fabrication de précision. Mais que sont-ils exactement ? Un moule d'estampage à grande vitesse est un outil de précision conçu pour façonner, couper et former des tôles en pièces complexes à des vitesses extrêmement élevées. Contrairement aux moules conventionnels, qui se concentrent principalement sur le façonnage, les moules d'estampage à grande vitesse combinent des performances rapides avec une précision au micron, permettant une production de masse sans compromettre la qualité.
Ces moules sont essentiels pour des secteurs tels que l'automobile, l'aérospatiale, les composants électriques, les télécommunications et l'électronique grand public, où la précision et l'efficacité conditionnent la rentabilité.
Les moules d'estampage à grande vitesse fonctionnent au sein de lignes de production automatisées, utilisant des presses mécaniques ou servo-presses pour façonner des matériaux comme l'acier inoxydable, l'aluminium, le cuivre ou l'acier au carbone selon des spécifications exactes. La cadence élevée – dépassant souvent 400 à 1 200 courses par minute – minimise les temps d’arrêt, réduit le gaspillage de matériaux et garantit la cohérence de chaque pièce produite.
| Paramètre | Description |
|---|---|
| Compatibilité des matériaux | Acier inoxydable, laiton, cuivre, aluminium et acier au carbone |
| Vitesse d'estampage | 400 à 1 200 coups par minute |
| Précision de tolérance | ±0,002 à 0,005 mm |
| Dureté (base du moule) | HRC 58-62 |
| Matériau de base du moule | SKD11, DC53 ou acier au carbure |
| Traitement de surface | Revêtement PVD/TiN pour la résistance à l'usure |
| Durée de vie | Plus de 10 millions de coups par cavité |
| Applications | Bornes, connecteurs, boîtiers de blindage, noyaux de moteur et boîtiers électroniques |
Ce tableau montre comment la précision technique et la science des matériaux s'associent pour créer des moules capables de produire de grands volumes dans des conditions exigeantes.
Au-delà de la simple performance, les moules d’estampage à grande vitesse réduisent également les coûts opérationnels. Leur composition de matériaux robustes et leurs revêtements résistants à l'usure prolongent la durée de vie des outils et minimisent les intervalles de remplacement, ce qui en fait un investissement indispensable pour les entreprises recherchant des gains de productivité à long terme.
Le principe de fonctionnement d'un moule d'emboutissage à grande vitesse tourne autour de la synchronisation du mouvement, de la force et de la déformation du matériau. Le processus commence par le déroulement, le redressement et l’alimentation continue d’une bobine de métal dans une presse à grande vitesse. Le moule d'estampage, aligné avec précision à l'intérieur de la presse, exécute une série d'actions telles que le poinçonnage, le découpage, le pliage et le formage, en fonction de la conception de la pièce souhaitée.
Chaque section du moule joue un rôle spécifique :
Section Poinçon et matrice – Définit la forme et la taille du composant final.
Poteaux et bagues de guidage – Maintenez l'alignement entre le poinçon et la matrice pour des résultats cohérents.
Plaque de dénudage – Enlève la bande métallique après chaque passage, évitant ainsi le collage et la déformation.
Système de broches pilotes – Assure un positionnement précis pendant chaque cycle d'alimentation.
Mécanisme d'éjection – Libère la pièce finie en douceur sans dommage.
L'ensemble de l'opération se déroule à grande vitesse avec un minimum de vibrations, grâce à la conception de moules assistée par ordinateur (CAO/FAO) et à la technologie d'électroérosion à fil, qui permettent des tolérances de coupe et d'ajustement ultra-fines.
Dans la production à grande vitesse, la lubrification joue un rôle essentiel. Des systèmes avancés de pulvérisation d'huile sont intégrés pour réduire la friction et contrôler la température, garantissant un fonctionnement stable même en cas d'utilisation prolongée. Le résultat est un produit formé avec précision qui répond à des normes dimensionnelles et esthétiques strictes – parfait pour les composants complexes tels que les connecteurs de téléphone portable ou les noyaux de stator de moteur.
Le principal avantage réside dans la répétabilité. Un moule d'estampage à grande vitesse bien conçu peut produire des millions de pièces identiques sans écart dimensionnel, économisant ainsi du temps et du matériel. Pour les entreprises qui dépendent d’une productivité élevée et d’une production constante, cette technologie devient la pierre angulaire de leur efficacité de fabrication.
La question depourquoiLes entreprises qui investissent dans des moules d’estampage à grande vitesse peuvent trouver une réponse grâce à la performance, à la précision et à la rentabilité. Décomposons-le.
Les moules d'estampage à grande vitesse fonctionnent à des cadences impressionnantes, ce qui raccourcit considérablement les cycles de production. Les fabricants peuvent produire des milliers de pièces identiques par heure avec une intervention manuelle minimale.
L'ingénierie de précision garantit des tolérances dimensionnelles aussi strictes que ±0,002 mm. Une telle précision est cruciale pour les industries qui exigent des performances irréprochables – des composants de sécurité automobile aux terminaux microélectroniques délicats.
Utilisant des matériaux comme le SKD11 ou le carbure, combinés à des revêtements de surface tels que le TiN ou le CrN, ces moules atteignent une dureté et une résistance à l'usure exceptionnelles. Cette durabilité se traduit par moins d’arrêts de maintenance et une durée de vie plus longue.
Grâce à une conception optimisée de la disposition des estampages et à une imbrication efficace, les déchets sont minimisés. L'emboutissage à grande vitesse réduit également le besoin d'usinage ou de finition secondaire, réduisant ainsi davantage les coûts de production.
Parce que chaque course suit exactement le chemin programmé, l’uniformité du produit est garantie. Des systèmes d'inspection automatisés peuvent être intégrés à la ligne d'emboutissage pour une surveillance en temps réel et une détection des défauts.
Les moules modernes utilisent des systèmes de servopresses économes en énergie qui réduisent la consommation d'énergie et le gaspillage de lubrifiant, conformément aux objectifs de fabrication écologique.
À une époque où la concurrence mondiale nécessite une amélioration continue, l'adoption de moules d'emboutissage à grande vitesse signifie une livraison plus rapide, une fiabilité améliorée et une rentabilité accrue.
Choisir le bon moule ne se limite pas à correspondre à une fiche technique : il s’agit également de comprendre vos exigences de production, vos matériaux et vos objectifs à long terme. Voici une approche professionnelle de la sélection :
Si vous produisez plus d’un million de pièces par an, un moule à base de carbure offrant une résistance élevée à l’usure est idéal. Pour la production de volumes moyens, les moules en acier DC53 offrent un excellent équilibre entre performances et coût.
Pour les composants complexes tels que les connecteurs de précision ou les terminaux électroniques, optez pour des moules progressifs à plusieurs étapes qui intègrent plusieurs actions d'emboutissage en un seul processus continu.
Assurez-vous que votre moule correspond à la capacité de la presse, à la fois en termes de vitesse de course et de tonnage. Une inadéquation peut réduire la durée de vie de l'outil ou compromettre la qualité des pièces.
Renseignez-vous auprès de votre fournisseur sur les calendriers d'entretien des moules, les intervalles de réaffûtage et la disponibilité des pièces de rechange. Un réseau de service après-vente fiable prolonge considérablement la durée de vie des outils.
Les fabricants de moules de haute qualité utilisent l'usinage CNC, l'électroérosion par fil et l'inspection CMM pour vérifier la précision. Demandez toujours des rapports de mesure pour garantir l’exactitude dimensionnelle avant la production en série.
L’expertise de votre fournisseur de moules affecte directement la fiabilité de la production. Choisissez une entreprise possédant une expérience technique éprouvée, des capacités de conception et des certifications industrielles comme ISO9001.
Q1 : Quels types de produits peuvent être fabriqués à l’aide d’un moule d’estampage à grande vitesse ?

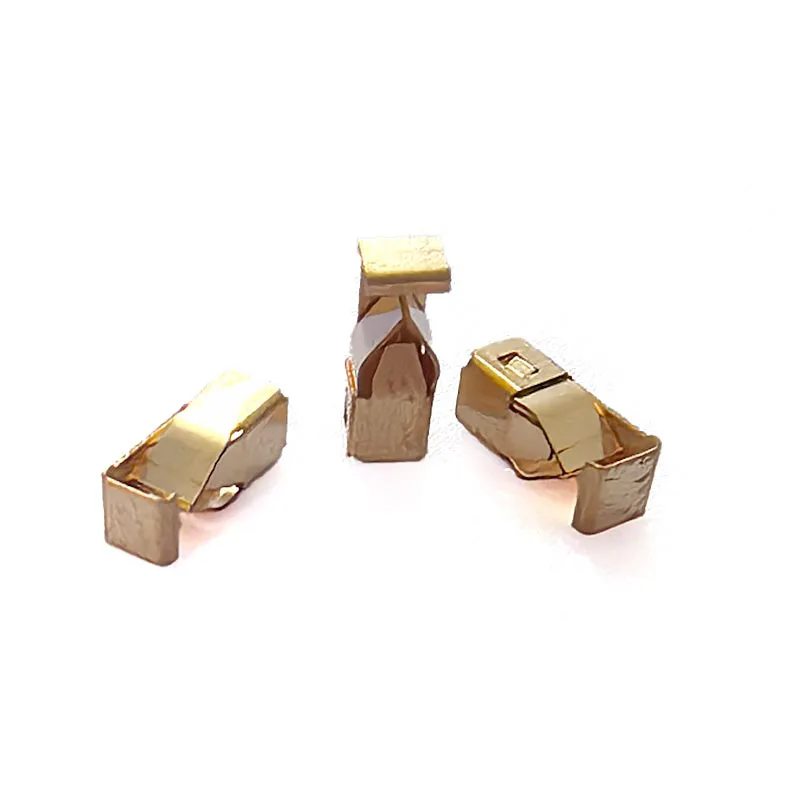

R : Les moules d'estampage à grande vitesse sont idéaux pour produire des composants de précision tels que des bornes électriques, des noyaux de moteur, des blindages métalliques, des connecteurs de batterie et des boîtiers de capteurs automobiles. Leur flexibilité leur permet de former des pièces petites et grandes dans plusieurs secteurs.
Q2 : À quelle fréquence un moule d’estampage à grande vitesse doit-il être entretenu ?
R : La fréquence de maintenance dépend de la dureté du matériau, de la vitesse de fonctionnement et du volume de production. En règle générale, une inspection de routine doit avoir lieu tous les 200 000 à 300 000 coups, tandis qu'un réaffûtage ou un remplacement de pièce peut être nécessaire après 3 à 5 millions de coups pour maintenir des performances optimales.
Dans le paysage manufacturier actuel axé sur la précision, les moules d’estampage à grande vitesse constituent la base d’une production rapide, fiable et rentable. Ils permettent aux industries de respecter des délais serrés tout en conservant une précision et une répétabilité inégalées.
Qiren, un nom de confiance dans la conception et l'ingénierie de moules, propose des solutions d'emboutissage à grande vitesse sur mesure, appuyées par une technologie de production avancée et un contrôle qualité rigoureux. Avec un engagement envers l'innovation et la satisfaction de ses clients, Qiren aide les fabricants à atteindre un rendement plus élevé, une durée de vie plus longue des moules et des performances supérieures à chaque étape de production.
Pour plus d’informations ou des solutions de moules personnalisées,Contactez-nousaujourd'hui pour discuter de la manière dont Qiren peut élever votre efficacité de production et vos normes de qualité.
